Электрокардиограмма – это очень простой и информативный метод, который позволяет изучить работу сердца человека и определить причины боли в сердце. С помощью ЭКГ можно оценить сердечный ритм и состояние самой мышцы сердца. Результат электрокардиографического исследования выглядит как непонятные, на первый взгляд, линии на листке бумаги. При этом они содержат в себе информацию о состоянии и функционировании сердца. Расшифровка показателей ЭКГ должна проводиться опытным врачом, но если вы знаете, как расшифровать ЭКГ, вы можете самостоятельно оценить работу своего сердца.

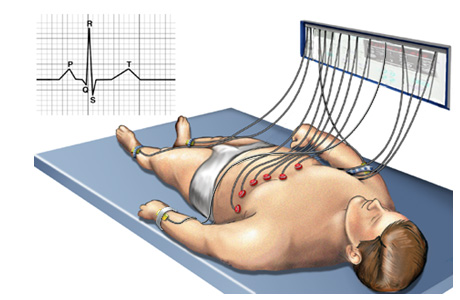

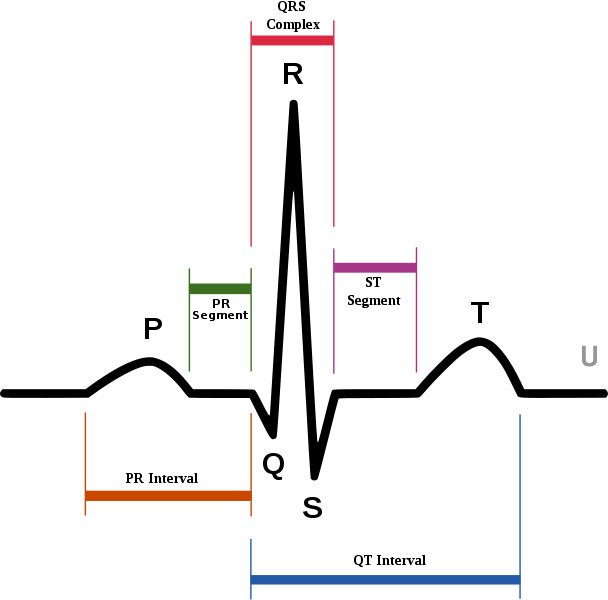

Данные ЭКГ о работе сердца выглядят как чередующиеся зубцы, плоские интервалы и сегменты. Находятся эти элементы на изолинии. Необходимо разобраться с тем, что обозначают данные элементы:

  • Зубцы на ЭКГ – это выпуклости, которые направлены вниз (отрицательные) или вверх (положительные). Зубец Р на ЭКГ означает работу сердечный предсердий, а зубец Т на ЭКГ отражает восстановительные возможности миокарда;
  • Сегменты на ЭКГ – это расстояние между несколькими зубцами, которые находятся рядом. Самые важные показатели сегментов на ЭКГ это ST и PQ. На длительность сегмента ST на ЭКГ влияет частота пульса. Сегмент PQ на ЭКГ отражает проникновение к желудочкам биопотенциала через желудочковый узел напрямую к предсердию;
  • Интервал на ЭКГ – это промежуток, который включает и сегмент, и зубец. Грубо говоря, это 1 зубец с кусочком изолинии. Для диагностики большое значение имеют интервалы PQ и QT.
Всего на кардиограмме записывается 12 кривых. При расшифровке ЭКГ обязательно нужно обращать внимание на сердечный ритм, электрическую ось, проводимость интервалов, комплексы QRS, сегменты ST и зубцы.

Чтобы расшифровать ЭКГ, нужно знать, какой промежуток времени укладывается в одну клеточки. Стандартные показатели такие: клетка в 1 мм равно 0,04 секунды при скорости 25мм/с.

Интервалы между зубцами R должны быть равными, это определяет ритм сердца человека. Посчитав количество клеток между зубцами R и зная скорость записи показателей, можно также определить частоту сердечных сокращений (ЧСС). Норма ЧСС при расшифровке ЭКГ составляет от 60 до 90 ударов сердца в минуту. Посчитать ЧСС на ЭКГ очень просто. Если скорость ленты 50мм/с, то ЧСС = 600/ на количество больших квадратов.

Оценив зубец P, можно определить источник возбуждения в сердечной мышце. Показывает ЭКГ расшифровка синусовый ритм – норма для здорового человека.

Стоит также обратить внимание на смещение электрической оси сердца. Если смещение резкое, то это говорит о проблемах с сердечно сосудистой системой.

На ЭКГ расшифровка норма должна выглядеть следующим образом:

  • Сердечный ритм должен быть синусовый;
  • Нормальный показатель частоты сердечных сокращений – 60-90 уд/мин;
  • Интервалы QT – 390-450 мс.
  • ЭОС – ее всегда рассчитывают по изолинии. За основу берут высоту зубцов. Норма предполагает то, что R превосходит S по своей высоте. Если соотношение обратное, высока вероятность болезней желудочков;
  • QRS – при изучении этого комплекса обращают внимание на его ширину. В норме она может достигать 120 мс. Также не должно быть патологического Q;
  • ST – норма предполагает нахождение на изолинии. Зубец Т направляется вверх, характеризуется асимметричностью.

Удлинение интервалов может говорить об атеросклерозе, инфаркте миокарда и т.д. А при укороченных интервалах можно предположить наличие гиперкальциемии.

Чтение зубцов ЭКГ.

  • Р – отражает возбуждение правого и левого предсердия, этот зубец должен быть положительным. Он состоит наполовину из возбуждения правого предсердия и наполовину из возбуждения левого предсердия;
  • Q – отвечает за возбуждение межжелудочковой перегородки. Он всегда отрицательный. Нормальным показателем его считается ¼ R при 0,3 с. Повышение нормального показателя свидетельствует про патологию миокарда;
  • R – вектор возбуждения верхушки сердца. По нему определяется активность стенок желудочков. Должен определяться на каждом отведении. В противном случае предполагается гипертрофия желудочков;
  • S – зубец отрицательный, его высота должна составлять 20 мм. Также стоит уделить внимание сегменту ST. Его отклонения говорят об ишемии миокарда;
  • Т – обычно в первом-втором отведении направлен вверх, на VR имеет отрицательное значение. Изменение показателя свидетельствует про наличие гипер- или гипокалемии.

Зубцы нормальной ЭКГ человека: показатели в таблице

Обозначения зубцов Характеристика зубцов Диапазон длительности, с Диапазон амплитуды в 1,2 и 3 отведениях, мм
P Отражает возбуждение (деполяризацию) обоих предсердий, в норме зубец положительный 0,07 - 0,11 0,5 - 2,0
Q Отражает начало деполяризации желудочков, отрицательный зубец направлен вниз 0,03 0.36 - 0,61
R Главный зубец деполяризации желудочков, положительный (направлен вверх) см. QRS 5,5 - 11,5
S Отражает окончание деполяризации обоих желудочков, отрицательный - 1,5 - 1,7
QRS Совокупность зубцов, отражающих возбуждение желудочков 0,06 - 0,10 0 - 3
T Отражает реполяризацию (угасание) обоих желудочков 0,12 - 0,28 1,2 - 3,0


Расшифровка ЭКГ – ритмы.

Ритм при расшифровке ЭКГ имеют большое значение. Нормальный ритм при расшифровке ЭКГ является синусовым. А все остальные является патологическими.

Читайте также

При синусовом ритме на электрокардиограмме во II отведении зубец Р имеется перед каждым QRS-комплексом, и он всегда положительный. На одном отведении все зубцы Р должны иметь одинаковые форму, длину и ширину.

При предсердном ритме зубец Р во II-ом и III-ем отведениях - отрицательный, но имеется перед каждым QRS-комплексом.

Атриовентрикулярные ритмы характеризуются отсутствием зубцов Р на кардиограммах, или же появлением этого зубца после QRS-комплекса, а не перед ним, как в норме. При таком типе ритма частота сердечных сокращений - низкая, и составляет от 40 до 60 ударов в минуту.

Желудочковый ритм характеризуется увеличением ширины QRS-комплекса, который становится большим и довольно пугающим. Зубцы Р и QRS-комплекс совершенно не связаны друг с другом. То есть отсутствует строгая правильная нормальная последовательность – зубец Р, и следом за ним QRS-комплекс. Желудочковый ритм характеризуется снижением частоты сердечных сокращений – менее 40 ударов в минуту.

Расшифровка ЭКГ у взрослых: норма в таблице

Анализ положения зубцов на ЭКГ и измерение расстояния между высокими зубцами R и R – показатели кардиограммы, которые могут свидетельствовать о норме ЭКГ у взрослых.

Максимальная разница между высокими зубцами R и R может составлять 10%, в идеале они должны быть равны. Если синусовый ритм замедлен, то это указывает на брадикардию, а если частый, то у пациента тахикардия.

Таблица показателей нормы кардиограммы у взрослых

PQ 0,12 - 0,2 с
QRS 0,06 - 0,1 с
QT до 0,4 с
RR 0,62 - 0,66 - 0,6
ЧСС 60-90 ударов в минуту
Ритм Синусовый
P не более 0,1 с

В кардиограмме могут быть указаны отдельно отклонения от нормы и конкретные синдромы. Это указывается в том случае, если кардиограмма патологическая. Отдельно также отмечаются нарушения и изменения параметров сегментов, интервалов и зубцов.

Норма ЭКГ у детей.

Норма ЭКГ у ребенка довольно сильно отличается от показания взрослого человека и выглядит следующим образом:

  • Частота сердечных сокращений у ребенка довольно высокая. До 110 ударов у детей до 3-х лет, до 100 ударов у детей с 3 до 5 лет. От 60 до 90 ударов для подростков;
  • Ритм должен быть синусовый;
  • Нормальный показатель зубца Р у детей – до 0,1 с;
  • комплекс QRS может иметь значения 0,6-0,1 с;
  • PQ – может колебаться в пределах 0,2 с;
  • QT до 0,4 с;
